接触器互锁接线

要有两个交流接触器如正反转控制就要用接触器互锁。设正转接触器为KM1、反转接触器为KM2，将KM1的二次控制回路的线圈接线串联接入KM2的辅助常闭触头中，将KM2控制回路线圈接线串接于KM1的辅助常闭触头中。这样在正转时kM1辅助触头已变常开，就不会被误操作了。

交流接触器互锁的接法

交流接触器互锁的接线方法

假设两个接触器分别为km1和km2，将km1接触器的辅助常闭触头串联在km2的控制回路，将km2接触器的辅助常闭触头串联在km1的控制回路，这样就起到了互锁作用。

在任何一个接触器吸合的状态下两外一个接触器的控制回路时断开的，电流形不成回路就不会吸合。

要有两个交流接触器如正反转控制就要用接触器互锁。设正转接触器为KM1、反转接触器为KM2，将KM1的二次控制回路的线圈接线串联接入KM2的辅助常闭触头中，将KM2控制回路线圈接线串接于KM1的辅助常闭触头中。这样在正转时kM1辅助触头已变常开，就不会被误操作了。

将交流接触器A的常闭辅助触点串联在交流接触器B的线圈电路中，当交流接触器A吸合时，该常闭辅助触点打开，使的交流接触器B线圈无法通电；同时将交流接触器B的常闭辅助触点串接于交流接触器A的线圈电路中，同样达到上述目的。如此就可满足两个接触器的互锁要求。

按钮互锁电路接线方法

按钮互锁电路接线的方法流程：电源进到停止按钮2号线有四根，分辨去两个按钮，两个接触器常开。图纸指示的这里。我们只看正转。2号线经过正转启动按钮出来两根而这个用000线号表示，去反转按钮常闭了，另一根去正转接触器的常开（自锁线）。

经过按钮常闭到反转接触器的常闭，经过按钮就是按钮互锁，再经过接触器就是接触器互锁。最后到正转的线圈。

关于按钮互锁电路接线方法的具体分析如下:

用两个启动开关互锁，正转：接触器(KM1)主线路串接反转启动按钮的常闲闭触点。

反转：接触器(KM2)主线路串接正转启动按钮的常闭触点。这就达到了互锁的要求。方法很多的，比如加个速度控制器或者给接触器加两个常闭触点。

ab门互锁门禁接线法

关于AB门互锁门禁接线法是一种门禁系统连接方式，主要用于实现两个门之间的互锁功能。以下是一种常见的AB门互锁门禁接线法示例：

1. 主控制器接线：

- 将主控制器的COM（公共）端接到门锁（例如门锁A）的COM端。

- 将主控制器的NO（常开）端接到门锁（例如门锁A）的NO端。

2. 门禁按键接线：

- 将门禁按键连接到主控制器的NO（常开）端和COM（公共）端。

3. 门锁接线：

- 将门锁（例如门锁B）的COM（公共）端接到门锁（例如门锁A）的NC（常闭）端。

- 将门锁（例如门锁B）的NO（常开）端接到主控制器的NO（常开）端。

这样，当门禁按键按下时，主控制器的NO（常开）端闭合，门锁A打开；同时，门锁B的NC（常闭）端断开，门锁B关闭。这样就实现了AB门的互锁功能，即只能有一个门开启，另一个门关闭。

互锁接线原理

1、如果在KM1通电，电动机正转中，不慎按了反转按钮SB3，KM2和KM1都吸合通电，将造成主电路短路。为此，把KM1的常闭触点KM1-2 串联在KM2的线圈中回路，在KM1吸合时KM2不可能通电。用同样的方法，在KM1吸合时KM2也不可能通电。KM1和KM2的这种相互制约的关系，就是“互锁”。

2、互锁工作原理

点动正反转接触器互锁控制

接触器KM1的常闭辅助触点（9，11）串联在接触器KM2的线圈回路，当接触器KM1工作吸合时，接点（9，11）断开，即使误操作按下按钮SB2，由于KM2的控制回路在（9，11）处是断开的，KM2的线圈也不能得电，KM2接触器就不会吸合。只有KM1停止工作，（9，11）恢复闭合状态后，按下SB2按钮，KM2接触器线圈才能得电吸合。

电气互锁

电气控制中互锁主要是为保证电器安全运行而设置的。它主要是由两电器件互相控制而形成互锁的。它实现的手段主要有三个，一个是电气互锁。二是机械互锁，三是电气机械联动互锁。

电工三把锁互锁接线方法

三把锁互锁接线方法是将三台电机的前后序列分别接在三个接线螺钉上，并在次级回路上安装三个挂锁，使得锁住其中一个锁时，其他两台电机的线路就无法操作，实现互锁的效果。
这种方法可以有效避免电机同时启动的情况，保证工作场所的安全性。
需要注意的是，在安装过程中应该注意接线的正确性，以及锁的牢固性，避免出现误操作或者松动的情况。
同时，在实际应用中，也需要根据具体情况进行调整和维护，确保系统的正常运行。

1. 首先，将三个主开关分别命名为a、b、c，并连接到电路中。

2. 将一个继电器连接到a主开关上，另一个继电器连接到b主开关上。

3. 将a和b两个继电器的控制电路中加入c主开关的信号，这样当c主开关打开时，a和b继电器都会失去控制。

4. 将a继电器的输出与b继电器的控制电路相连，将b继电器的输出与a继电器的控制电路相连，以实现相互卡锁。

5. 最后，将一个外壳或保护罩装在三个主开关周围，以避免误碰。

注意事项：

1. 在接线前一定要断开电源并安全地处置电量。

2. 接线后需要进行仔细的检查，以确保所有线路正确连接。

3. 禁止擅自拆解或调整互锁装置。如需更改，则需要停机处理并由专业技术人员操作。

两个接触器（C1，C2），绿色（启动线）接到C1常闭点（上口的），再接到C2线圈启动C2，同样，另一根启动线黑色的到C2常闭点，再到C1线圈，启动C1，二者实现互锁，这种接法可带自保也可点动，带自保要用三眼按钮四芯线，点动只需2眼按钮三芯线，C1C2线圈都是380∨的。

您好，电工三把锁互锁接线方法是一种安全控制电路，可以确保电器设备在运行时不会发生意外事故。接线方法如下：

1. 对于三个开关（A、B、C），每个开关都有两个接点（NO、NC）。

2. 将开关A和B的NO接点连接到电源端，将开关C的NO接点连接到负载端。

3. 将开关A的NC接点连接到开关B的NO接点，将开关B的NC接点连接到开关C的NO接点，将开关C的NC接点连接到开关A的NO接点。

4. 在开关A、B、C的NO接点之间分别串联一把锁。

5. 操作时，只有在开关A、B、C都关闭且锁被锁住的情况下，电器设备才能正常运行。

6. 当需要停止电器设备时，必须先解开任意一把锁，然后才能打开对应的开关。

这种接线方法可以确保电器设备在运行时不会被误操作或者意外开启，从而保障工作人员的安全。

通常用于控制电路的安全控制系统中，以防止电路意外地被打开或关闭。以下是电工三把锁互锁接线的基本方法：

准备三个开关，每个开关上带有一个电动机，一个电源和一个控制继电器。

连接每个开关的电源线和地线，以确保电路的正常工作。

将三个控制继电器的继电器触点按照电路图中的要求互相连接，这样可以实现三把锁的互锁作用。

将每个控制继电器的控制线连接到另外两个控制继电器的电源线上，这样可以使每个开关都能够控制其他两个开关的电路。

双重互锁接线口诀

《双重互锁接线口诀》，牢记心中不迷航。

正转反转要分清，先接启动后互锁。

正转按钮连线圈，反转按钮要并联。

互锁触点接对方，安全稳定有保障。

细心操作不出错，电路运行更顺畅。口诀简洁又实用，牢记口诀不出错。

双重互锁电路如何接线

1. 首先，将电源线接入 PLC 的电源模块，然后从 PLC 的输出模块分别接出三根线，分别为正转启动、正转停止和反转启动线。

2. 接下来，将正转启动线接入接触器 KM1 的线圈，同时将接触器 KM1 的常闭触点接入正转按钮 SB1 和停止按钮 SB2 的公共端。

3. 将正转停止线接入接触器 KM1 的常开触点，同时将接触器 KM1 的常开触点接入停止按钮 SB2。

4. 将反转启动线接入接触器 KM2 的线圈，同时将接触器 KM2 的常闭触点接入反转按钮 SB3 和正转按钮 SB1 的公共端。

5. 将接触器 KM1 的常闭触点与接触器 KM2 的常闭触点连接，形成互锁电路。

双重互锁电路是一种常见的电气控制电路，主要用于控制电动机的正反转。其接线方式相对较为复杂，需要仔细设计和配置。以下是一种常见的接线方式：
准备材料：需要准备三相交流电源、两个接触器（KM1和KM2）、一个热继电器（FR）、一个熔断器（FU）以及三相电动机（M）等材料。
接线：
将熔断器（FU）接入电源的U、V、W三相中，用于保护电路短路故障；
将接触器（KM1）的线圈接入U、V、W三相中，同时将FR的热继电器常闭触点接入KM1的线圈中，形成互锁；
将接触器（KM2）的线圈接入U、V、W三相中，同时将FR的热继电器常闭触点接入KM2的线圈中，形成互锁；
将KM1和KM2的常闭触点分别接入对方的线圈中，形成双重互锁；
将电动机的三相线分别接入KM1和KM2的主触点上。
工作原理：当按下启动按钮SB1或SB2时，相应的接触器（KM1或KM2）线圈得电，其常开触点闭合，使得KM1或KM2的主触点闭合，从而启动电动机的正转或反转。同时，由于双重互锁的存在，只有当KM1或KM2的线圈失电时，另一个接触器的线圈才能得电，从而实现正反转的互锁。
需要注意的是，在实际应用中，还需要根据具体需求进行相应的调整和优化。同时，为了确保安全，应该遵循电气安全规范，采取相应的安全措施。

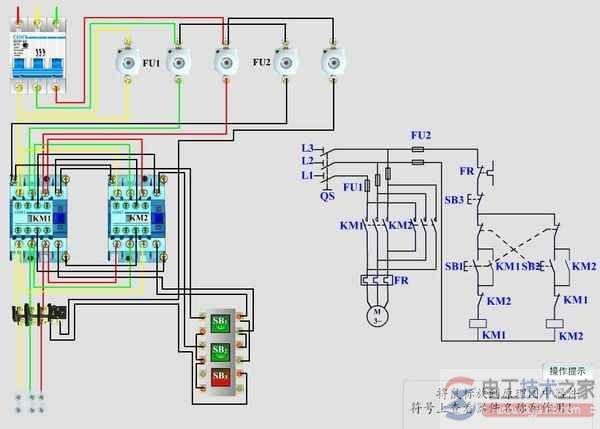

按钮互锁双向旋转控制电路接法

正转控制：按下正转按钮SB1→接触器

 KM1线圈得电→KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。

反转控制：按下反转按钮SB2→接触器KM1线圈失电→KM1的互锁触头闭合→接触器KM2线圈得电→从而KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2的互锁触头断开。

三相交流正反转互锁电路接线方法

1. 电源接线：将三个相位的电源分别连接到交流接触器的1、2、3号端子上。

2. 正反转控制器接线：将正反转控制器的接线端子 1、2、3 分别连接到接触器的 4、5、6 号端子上。

3. 电机接线：将电机的三个绕组分别接到交流接触器的 T1,T2,T3 号端子上。

4. 极限开关接线：将极限开关的接线端子连接到控制器的接线端口上，并使极限开关成对启动。

5. 互锁保护接线：将正向和反向的互锁保护器放在控制线路上，即互锁正向输出口与反向输入口相连，互锁反向输出口与正向输入口相连，以确保电机正向和反向启动时不能同时工作。
